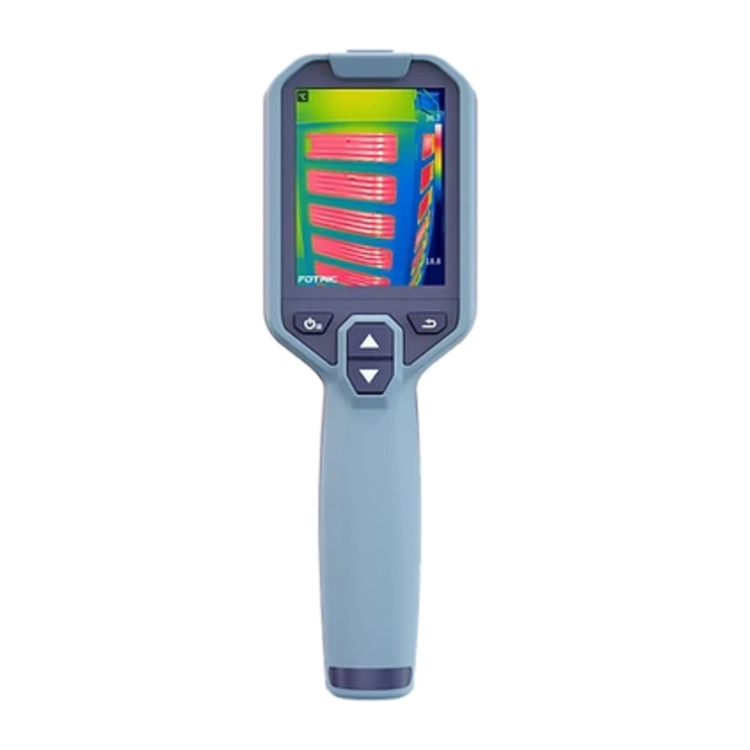

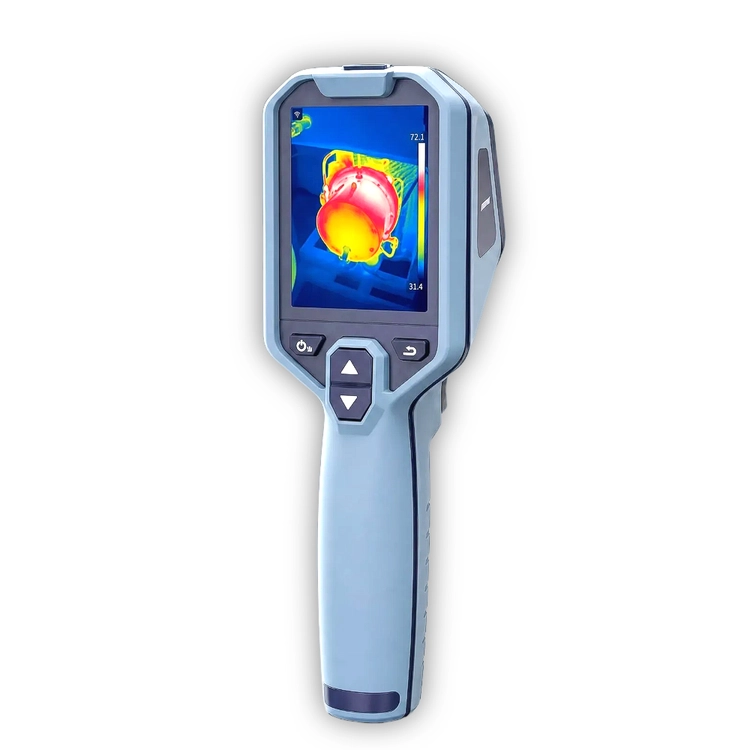

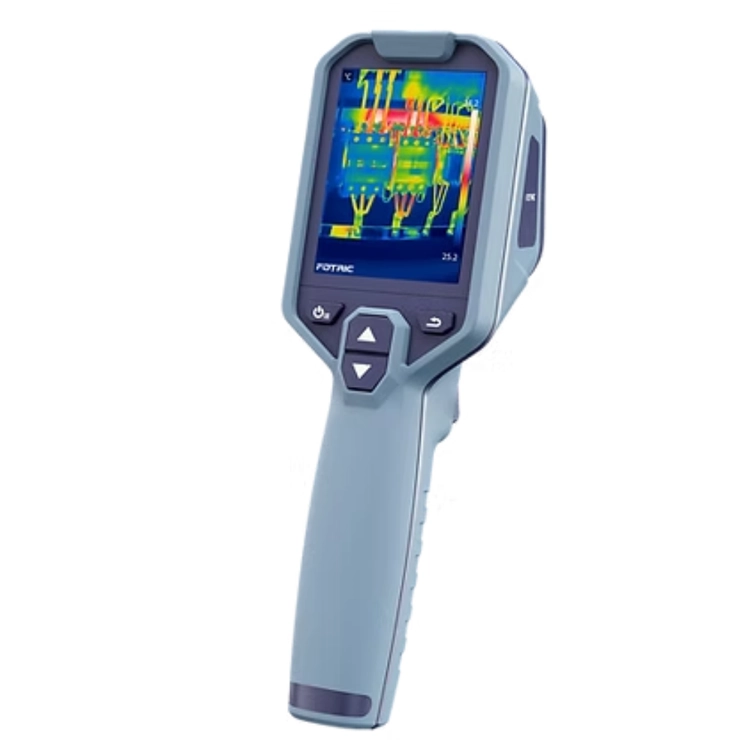

FOTRIC · COMPACT THERMAL CAMERA
FOTRIC TF3
휴대용 열화상 카메라
현장의 온도 차이를 한눈에,
설비 점검을 간편하게
320 × 240 해상도 · -20~450 °C
초점 조절 불필요 · 430 g 경량 설계
FOTRIC(포트릭) TF3는 전기 설비, 기계 장비, 건물 및 냉난방 설비의 표면 온도 분포를 비접촉으로 확인하는 열화상 카메라입니다. 초점 조절이 필요 없는 렌즈와 430 g의 본체로 이동하며 여러 설비를 점검하는 업무에 활용할 수 있습니다.
01 · 핵심 사양 한눈에 보기
| 열화상 해상도 | 320 × 240 픽셀 |
|---|---|
| 온도 측정 범위 | -20~450 °C |
| 열 감도(NETD) | 30 °C에서 <30 mK |
| 화면 갱신 속도 | 30 Hz |
| 시야각 | 38° × 50° |
| 무게 | 430 g |
| 연속 사용 시간 | 6.5시간 이상 · 환경 및 사용 조건에 따라 달라짐 |

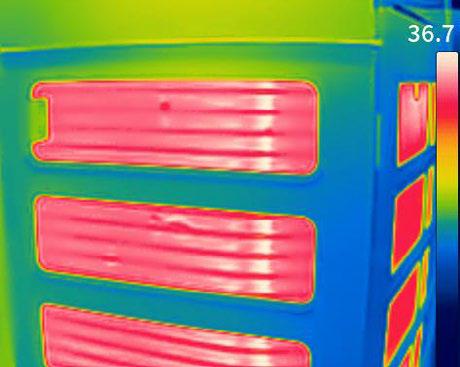

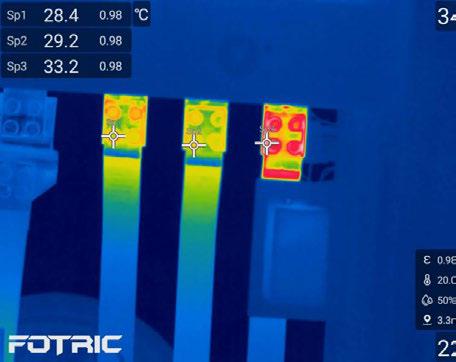

02 · 320 × 240 해상도로 온도 분포 확인
320 × 240 픽셀의 열화상 이미지로 설비의 온도 분포와 주변보다 뜨겁거나 차가운 영역을 확인할 수 있습니다. 30 °C에서 30 mK 미만의 열 감도로 작은 온도 차이를 구분합니다.
 |  |
※ 열 감도는 작은 온도 차이를 구분하는 성능이며, 온도 측정 정확도와는 다른 항목입니다.
03 · 점검 상황에 맞춘 4가지 이미지 모드
열화상, T-DEF®, 화면 속 화면(PIP), 실화상 등 4가지 표시 모드로 온도 분포와 대상의 외형을 확인할 수 있습니다.

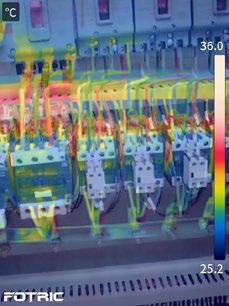

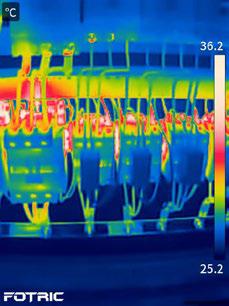

 열화상 온도 분포를 색상으로 표시하여 이상 발열 부위를 확인합니다. |  T-DEF® 실화상 기반 온도 표시 모드로, 열화상 투명도를 0~100%로 조절합니다. |

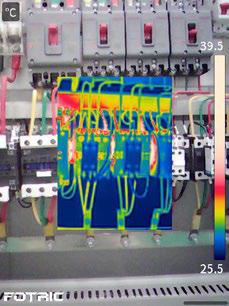

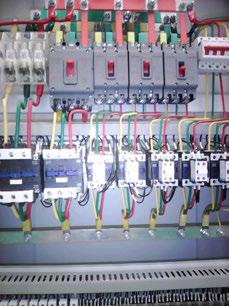

 화면 속 화면 · PIP 실화상 위에 열화상을 겹쳐 표시하여 측정 위치를 파악합니다. |  실화상 2 MP 디지털 카메라로 점검 대상의 외형과 주변 상황을 확인합니다. |
04 · 온도 차이가 큰 장면에서도 세부 표현
T-TWB® 온도 분포 기반 영상 보정은 장면의 온도 분포에 따라 화면 표현을 조정합니다. 온도 차이가 큰 장면에서 세부적인 온도 변화를 살펴보는 데 도움을 줍니다.

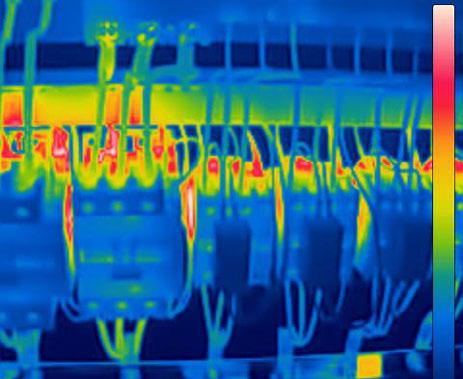

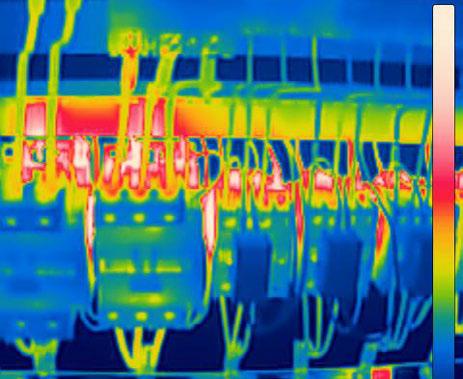

 T-TWB® OFF · 보정 전 |  T-TWB® ON · 보정 후 |
※ 영상 표시를 보정하는 기능이며, 온도 측정 정확도를 높이는 사양을 의미하지 않습니다.
05 · 초점 조절 없이 간편하게 점검
초점 조절이 필요 없는 방식으로 대상을 향해 바로 관찰할 수 있습니다. 최소 초점 거리는 0.3 m이며, 38° × 50° 시야각으로 넓은 영역을 확인합니다.
초점 조절 불필요
별도의 초점 조작 없이 점검 대상을 관찰합니다.
430 g의 휴대형 본체
여러 설비를 이동하며 확인하는 현장 점검에 활용합니다.
3.2인치 IPS LCD
640 × 480 픽셀 화면으로 열화상과 측정 정보를 표시합니다.
06 · 측정 지점 확인부터 분석까지
| 측정 도구 | 중앙 측정점, 중앙 측정 영역 |
|---|---|
| 최고·최저 온도 | 측정 영역 내 최고·최저 온도 자동 추적 |
| 색상 알람 | 설정 온도 한계 초과 시 색상으로 표시 |
| 측정 보정 | 방사율 및 대상 거리 보정 지원 |
| 온도 표시 폭 | 자동·수동 조절 지원 / 수동 최소 폭 2 °C |
| 색상 팔레트 | Rain, Iron, Grey, Rainbow |
| 이미지 저장 | 열화상·실화상 JPG 저장 |
| 기기 내 확인 | 썸네일 보기 및 미리보기 |
| 분석 소프트웨어 | AnalyzIR 전문 열화상 분석 소프트웨어 |
07 · 주요 활용 분야
전기·기계 설비부터 건물, 자동차, 공조 및 바닥 난방까지 다양한 현장의 표면 온도 분포를 확인할 수 있습니다.

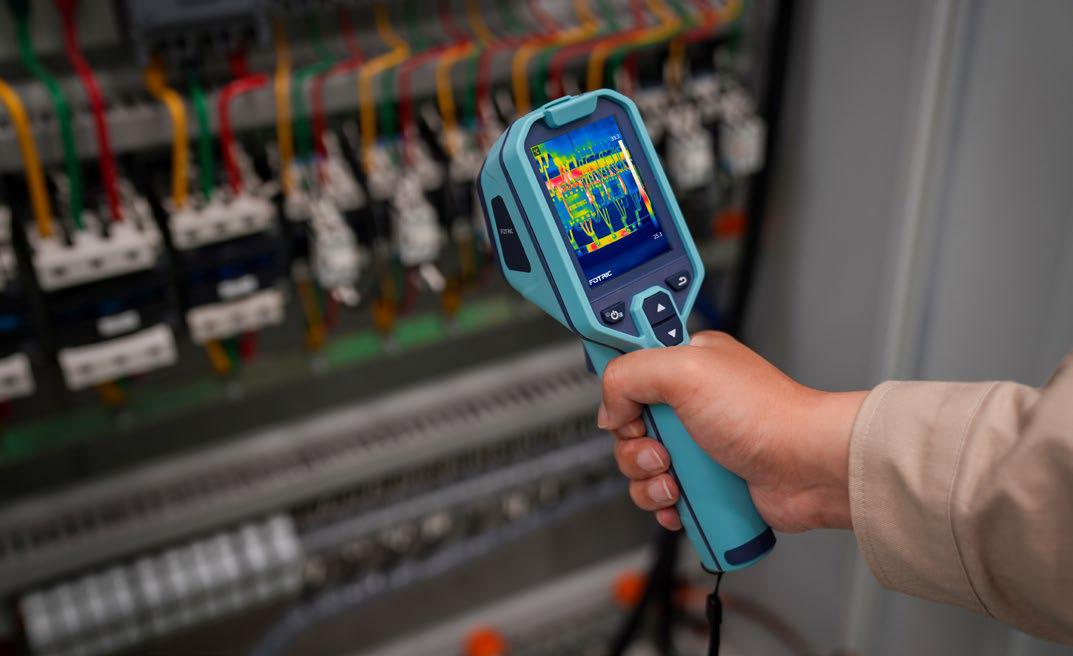

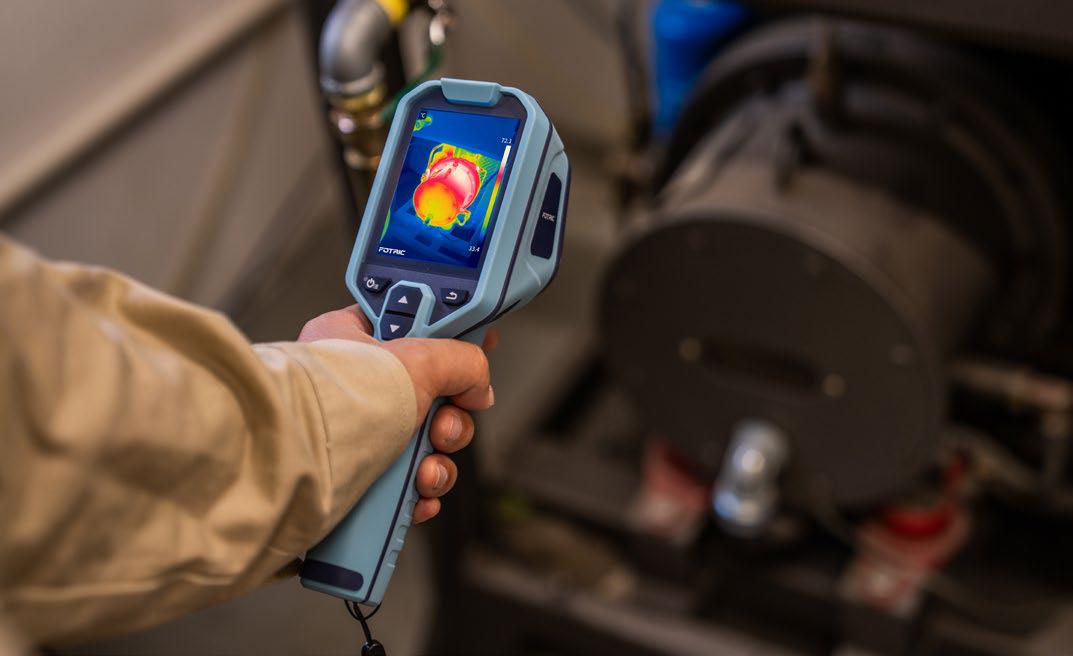

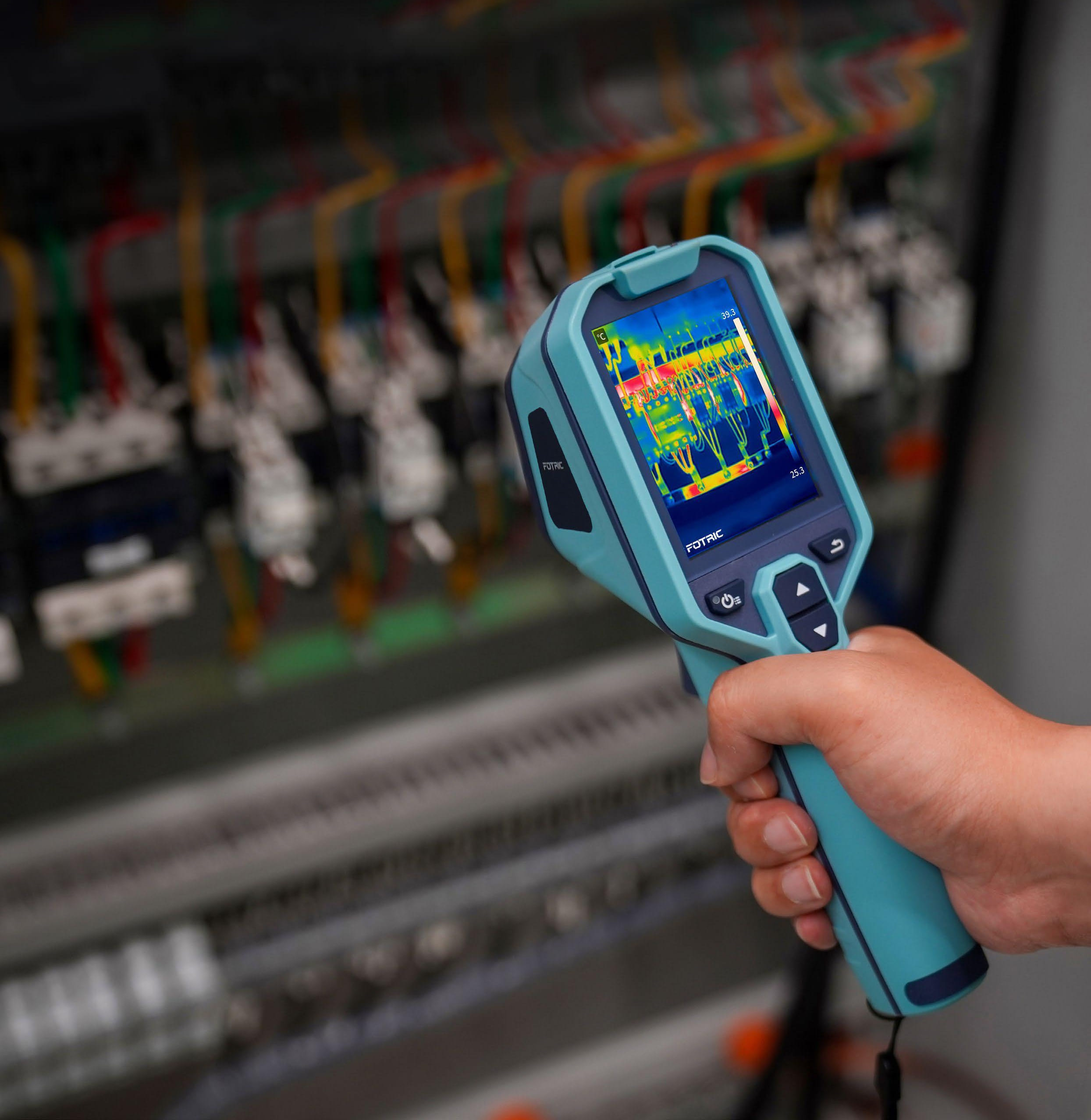

 전기 설비 점검 ▪ 회로 과부하에 따른 발열 확인 |  기계 설비 점검 ▪ 모터·펌프·팬 온도 상태 점검 |

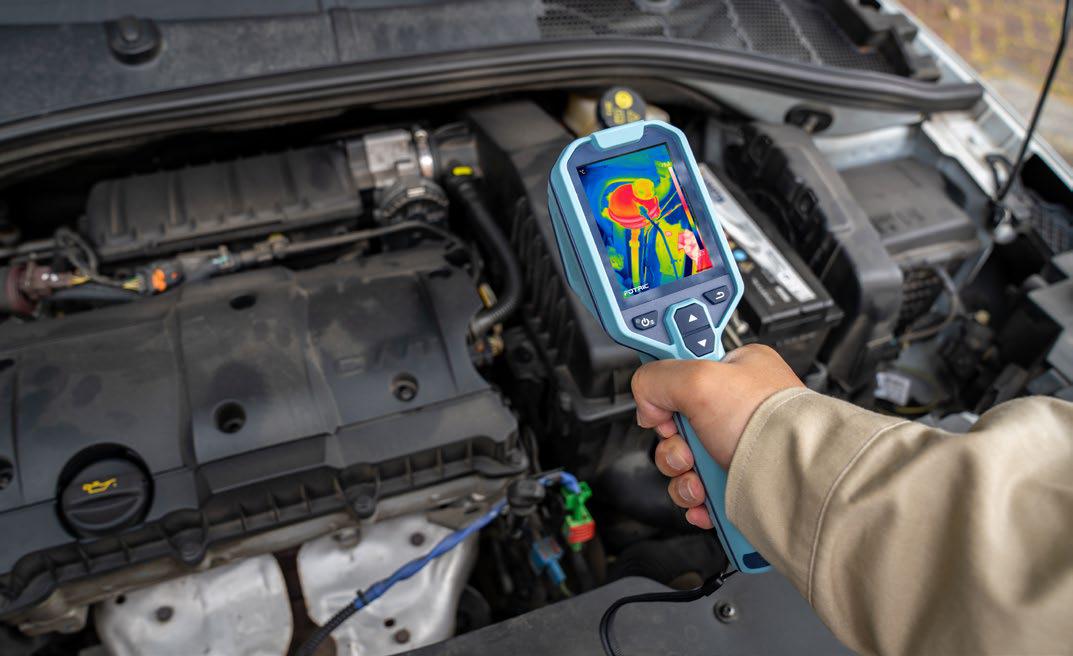

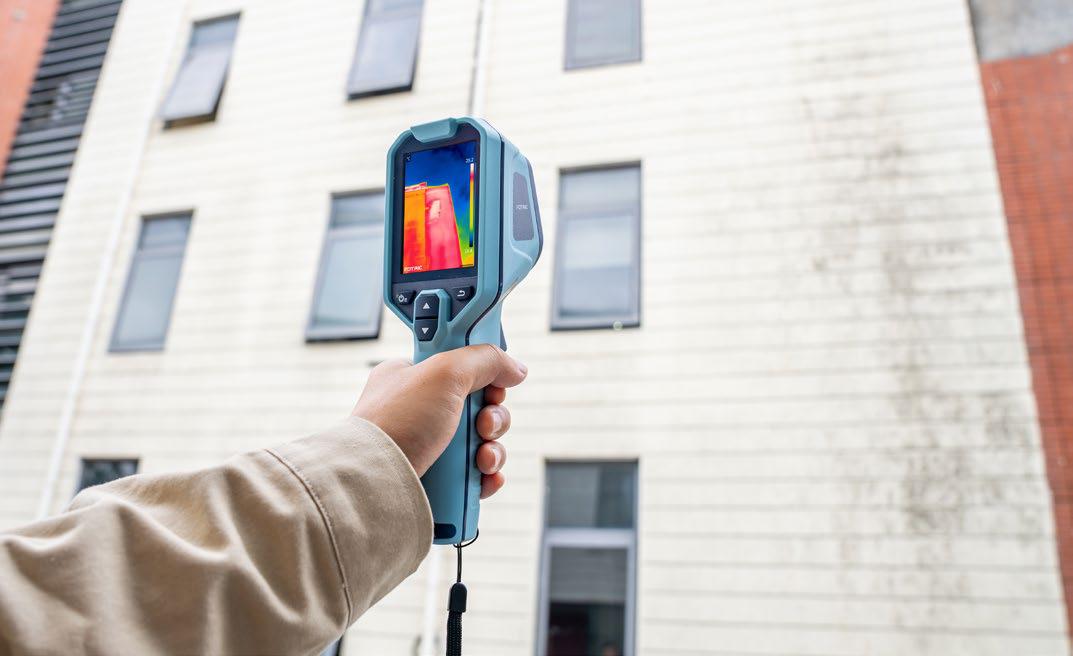

 건물 표면 온도 점검 ▪ 외벽 수분 침투 의심 부위 확인 |  자동차 온도 점검 ▪ 엔진 시스템 온도 분포 확인 |

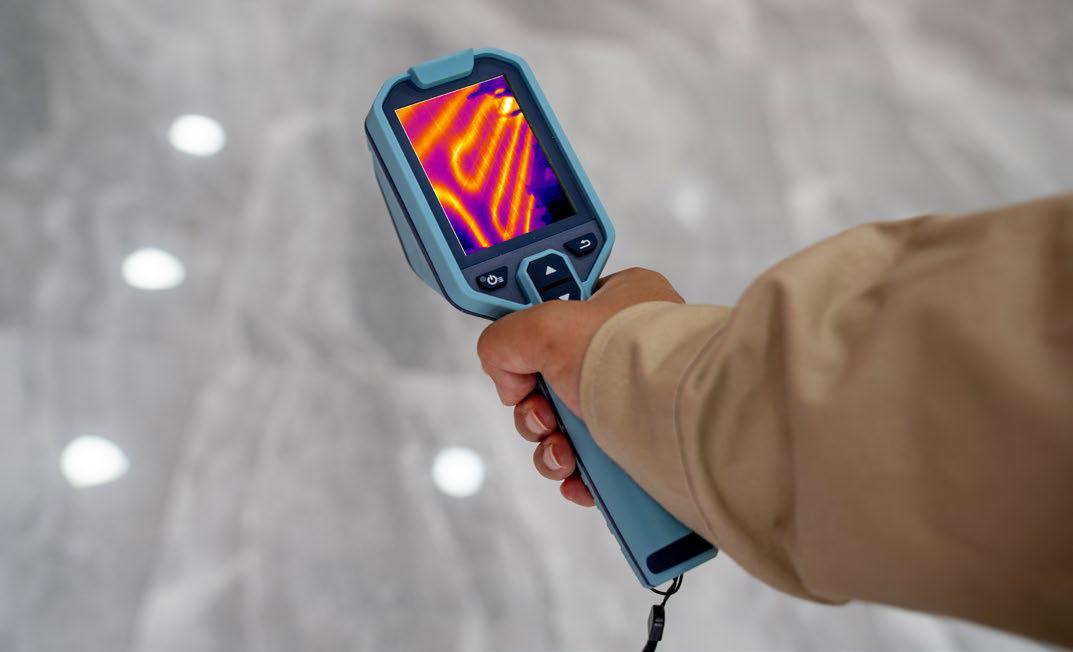

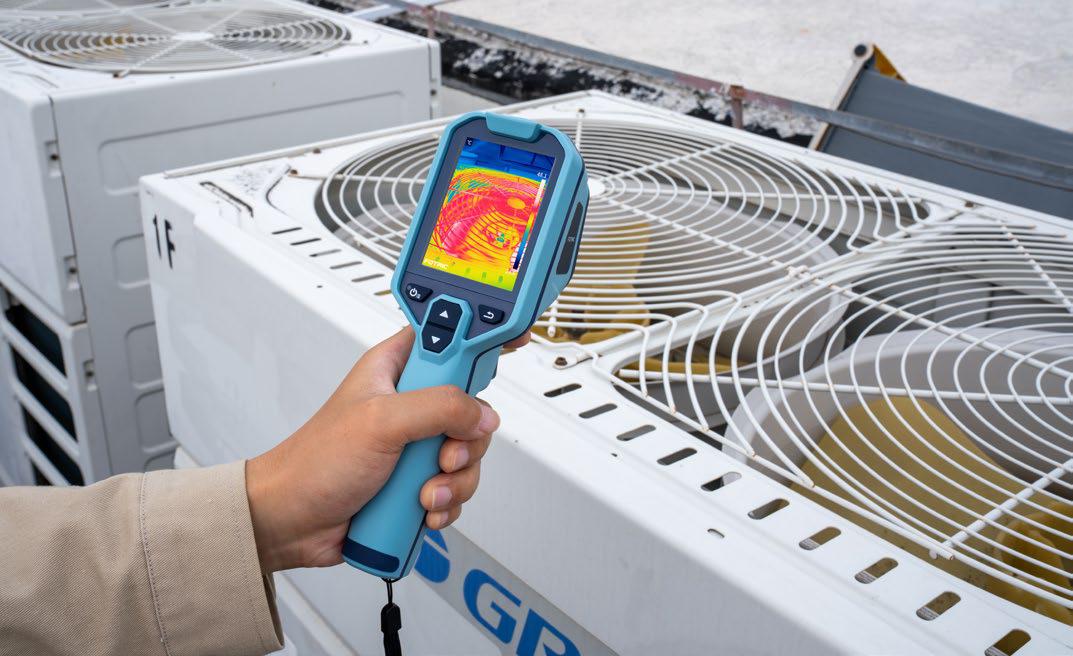

 냉난방·공조 점검 ▪ 응축기·덕트 온도 분포 확인 |  바닥 난방 점검 ▪ 누수 의심 위치 확인 보조 |
※ 열화상 카메라는 표면 온도 분포를 확인하는 장비입니다. 누수·절연 불량·기계 고장 등의 원인을 확정하려면 추가 점검이 필요할 수 있습니다.
08 · 상세 기술 사양
열화상 및 온도 측정
| 모델 | FOTRIC TF3 |
|---|---|
| 검출기 | 세라믹 패키징 비냉각 적외선 초점면 검출기 |
| 적외선 해상도 | 320 × 240 픽셀 |
| 파장 범위 | 8~14 μm |
| 열 감도(NETD) | <30 mK @ 30 °C |
| 프레임 속도 | 30 Hz |
| 시야각 | 38° × 50° |
| 공간 분해능(IFOV) | 2.76 mrad |
| 렌즈 초점 거리 | 4 mm |
| 최소 초점 거리 | 0.3 m |
| 초점 방식 | 초점 조절 불필요 |
| 온도 측정 범위 | -20~450 °C |
| 측정 레인지 | -20~120 °C / 0~450 °C |
| 온도 측정 정확도 | ±2 °C 또는 ±2% 중 큰 값* |
* 정확도 적용 조건: 주변 온도 15~35 °C, 대상 온도 0 °C 초과, 1 m 거리에서 교정한 조건. 측정 결과는 방사율과 측정 환경의 영향을 받습니다.
화면·저장·연결
| 디스플레이 | 3.2인치 IPS LCD / 640 × 480 픽셀 |
|---|---|
| 이미지 모드 | 열화상 / T-DEF® / PIP / 실화상 |
| 디지털 카메라 | 2 MP |
| 메모리 | TF 카드 / 최대 32 GB / 핫스왑 지원 |
| 이미지 형식 | 열화상 JPG / 실화상 JPG |
| USB | USB Type-C / USB 2.0 |
| LED 조명 | 손전등 및 점멸 모드 |
| 업그레이드 | TF 카드를 이용한 로컬 업그레이드 |
| 지원 언어 | 한국어 포함 다국어 지원 |
전원·사용 환경
| 배터리 | 3.6 V / 4,800 mAh 충전식 리튬 배터리 |
|---|---|
| 연속 사용 시간 | 6.5시간 이상 / 환경 및 사용 조건에 따라 달라짐 |
| 충전 방식 | USB Type-C 직접 충전 |
| 충전 시간 | 2.5시간에 90% 충전 |
| 외부 전원 | USB Type-C 전원 공급 지원 |
| 절전 기능 | 자동 전원 꺼짐 / 자동 화면 꺼짐 |
| 보호 등급 | IP54 |
| 낙하 내구 설계 | 2 m 낙하 내구성을 고려한 설계 |
| 동작 온도 | -20~50 °C |
| 보관 온도 | -40~70 °C / 배터리 제외 |
| 상대 습도 | <95% RH |
| 크기 | 222 × 74 × 77 mm |
| 무게 | 430 g |
| 외장 재질 | PC+ABS / TPE |
| 삼각대 연결 | UNC 1/4-20 |
| 제조사 표기 보증 | 본체 1년 |
| 권장 교정 주기 | 2년 |
카탈로그 표기 규격: 안전 GB 4793.1 / EN 61010-1, 전자파 적합성 GB/T 18268.1 / EN IEC 61326-1, 보호 등급 GB/T 4208 / IEC 60529. 국내 인증 여부를 의미하는 표기는 아닙니다.
09 · 기본 구성품
TF3 본체
USB Type-C–USB 케이블
32 GB TF 카드
빠른 시작 안내서
제품 박스
휴대용 파우치
※ 제조사 카탈로그 기준 구성입니다. 실제 공급 구성과 보증 적용 조건은 견적 시 확인해 주세요.
10 · 구매 전 자주 묻는 질문
Q. 일반 적외선 온도계와 무엇이 다른가요?
한 지점의 온도만 확인하는 방식과 달리, 열화상으로 장면 전체의 온도 분포를 확인할 수 있습니다. 주변과 온도가 다른 부위를 찾는 데 도움이 됩니다.
Q. 초점을 직접 맞춰야 하나요?
아니요. TF3는 초점 조절이 필요 없는 방식입니다. 최소 초점 거리 0.3 m를 고려해 사용하세요.
Q. 벽 안이나 배관 내부를 직접 볼 수 있나요?
내부를 투시하는 장비는 아닙니다. 표면에 나타난 온도 패턴을 관찰해 이상 의심 부위를 찾습니다.
Q. 온도 알람은 어떻게 표시되나요?
카탈로그에 명시된 기능은 온도 한계 초과 시 색상으로 표시하는 알람입니다. 휴대폰 알림이나 이메일 자동 전송 기능은 제조사 카탈로그에 명시되어 있지 않습니다.
Q. 한국어와 PC 분석을 지원하나요?
한국어를 지원하며, 카탈로그에 AnalyzIR 전문 열화상 분석 소프트웨어가 안내되어 있습니다. 설치 및 라이선스 제공 조건은 구매 전 확인해 주세요.
제품 선정 및 견적 상담
FOTRIC TF3 제품·견적 문의
측정 대상, 예상 온도 범위,
측정 거리와 수량을 알려주세요.
제품 선정과 견적 상담을 도와드립니다.
자료 출처: FOTRIC TF3_Catalog
제품 사양과 구성은 제조사 변경에 따라 달라질 수 있으므로 구매 전 확인해 주세요.
